氟樹脂防腐防水涂料的成膜物質為水性聚酯、氟碳樹脂、聚乙烯、聚三氟氯乙烯、叔碳酸和聚硅氧烷等樹脂的混合液料體系。
聚乙烯因主鏈無雙鍵，所以穩定性、延伸性、耐水性和耐候性都很好;聚三氟氯乙烯具有良好的耐酸、耐堿、耐鹽和耐霉菌性能;叔碳酸用于和無機固.化劑反應并和樹脂接枝的鏈接基因，特別是和混凝土表面起到很強的粘結作用;聚硅氧烷具有很強的消泡、潤濕作用，有利于粉、液料的充分相溶，并且有很好的滲透能力。
氟樹脂防腐防水涂料的粉體選用陶瓷原料、石墨、鱗片原料，陶瓷原料是目前無機粉體中最穩定的材料之一，吸水率小，工業上用于制造耐酸磚。
氟樹脂防腐防水涂料對混凝土的微細裂縫有很好的修復和遮蔽作用;涂膜具有良好的耐酸、耐堿、耐鹽和耐霉菌性能;氟樹脂防水防腐涂料涂膜結構緊密可直接應用于瓷磚的粘貼，在作為粘結劑的同時，形成了連續一體的防腐防水涂膜。
● 粘結力強，并能對疏松的基面、異形部位以及預澆接縫進行封閉
● 能在潮濕的基面上施工
● 可直接在防水膜.上進行水泥抹灰、粘貼石材、瓷磚等
● 具有耐酸堿防水防腐功能
● 了綠色環保產品，無毒無害
● 室內外結構，預制件結構，磚墻等防水。地下停車場、污水池，飲水池,
● 隧道、排水與供水管道、樓層天臺墻壁地板、游泳池、飲用水池等防水防腐。
● 涂于鋪貼瓷磚，木地板，墻紙，石膏板之前，抹底處理，可以防止潮濕和鹽份污染基面。
| 序號 | 檢測項目 | 標準要求 | 檢驗結果 | |
| 1 | 固含量 % | ≥60 | 71 | |
| 2 | 粘結強度MPa | ≥1.2 | 1.41 | |
| 3 | 干燥時間h | 表干 | ≤4 | 3 |
| 實干 | ≤24 | 12 | ||
| 4 | 拉伸強度MPa | ≥1.6 | 1.7 | |
| 5 | 斷裂延伸率 | ≥150 | 169 | |
| 6 | 不透水性0. 3MPa. 1h | 不透水 | 不透水 | |
| 7 | 耐化學試劑性 (7d) | 10%硫酸 | 涂層完整，不脫落 | 符合標準規定 |
| 10%鹽酸 | 涂層完整，不脫落 | 符合標準規定 | ||
| 10%硝酸銨 | 涂層完整，不脫落 | 符合標準規定 | ||
| 飽和氯化鈉 | 涂層完整，不脫落 | 符合標準規定 | ||
| 10%氫氧化鈉 | 涂層完整，不脫落 | 符合標準規定 | ||
1、提前準備工具
2、基層要求
● 基面須穩固、潔凈、平整、無灰塵、無油污、無脫落、無空鼓、無松動。，
● 明顯的孔隙、砂眼須先用水泥砂漿堵塞并抹平、尖銳的邊緣應除掉,陰陽角用抹刀修成半圓角。
● 施工前，基面須用水充分濕潤(不能有明水)。
3、施工方法
● 將粉料倒入添加劑中，充分攪拌3一5分鐘直至無粉團狀物體的漿料，約1小時內用完。
● 基面用清水濕潤，將攪拌后的漿料均勻交叉涂刷，注意避免漏刷，一般要求至少涂刷2層(厚度1.2mm以上)。
● 當*層干固至剛好不粘手時(- 般需1-2小時)，即可涂刷第二層。
東莞萬江橋底面防水工程

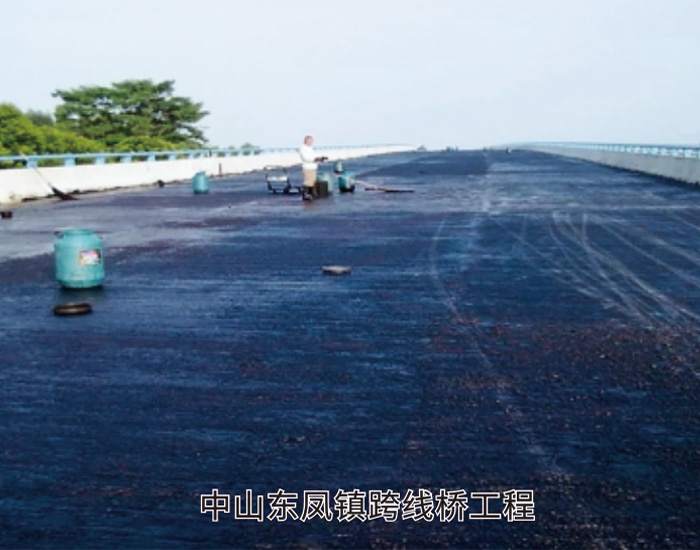

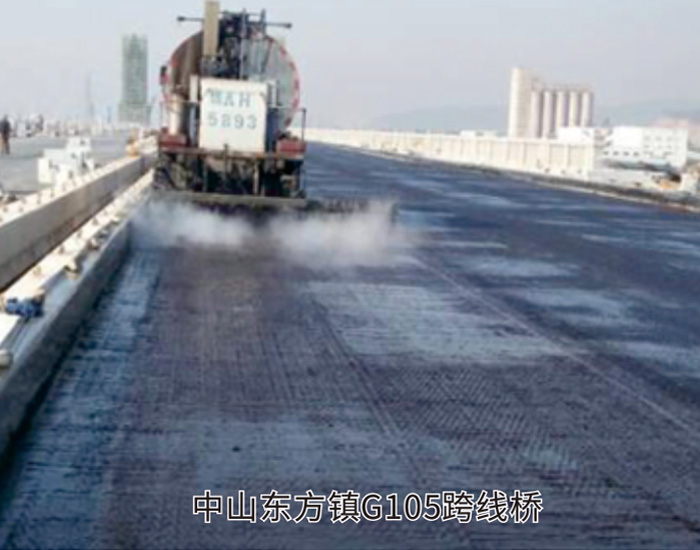

中山東鳳鎮跨線橋工程
成都雙流機場防水工程
江西九江修水工程

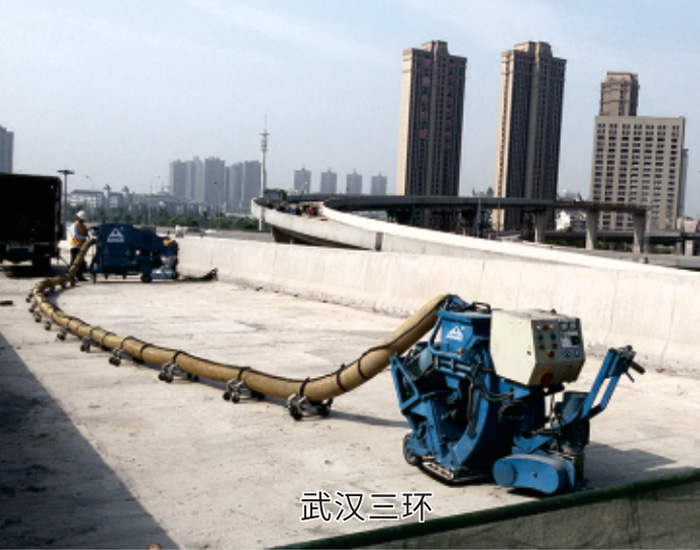

武漢三陽路站1號地鐵線路橋墩防水
隧道防水工程1
江西榮昌國際用品城防水項圖
隧道防水工程3
廣州嘉禾商業城南區防水項目
客服熱線:
地址:
